2468红白排线介绍

发布时间：2020-12-31

东莞德兴隆电线介绍2468红白排线|UL2468排线|2468排线价格|2468排线批发0769-23015789

2468并排线说明

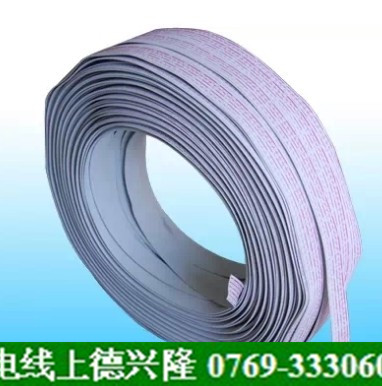

UL 2468 FLAT RIBBON WIRE系列排线

■产品说明： ■ PRODUCT DESCRIPTION

●额定温度：80℃

●额定电压：300V

●参考标准：UL758,UL1581,CSA C22.2No.210.2

●导体使用单支或绞合32~16AWG镀锡或裸铜

●PVC绝缘，符合ROHS环保标准

●通过UL VW-1、CSA FT1及JQA F-Mark阻燃测试

●使用标准绝缘厚度、易裁线、易剥皮

●用于一般电子、电器设备内部连接线

●Rated temperature：80℃

●Rated voltage：300V

●Reference standard：UL758,UL1581,CSA C22.2No.210.2

●Solid or stranded ,tinned or bare copper conductor 32~16AWG

●PVC insulATIon , comply with ROHS environmental standard

●Passes UL VW-1,CSA FT1 and JQA F-Mark flame test

●Uniform insulation thickness to ensure easy stripping and cutting

●For general purpose internal wiring of appliance

■产品结构 CABLE CONSTRUCTION

导体 CONDUCTOR					绝缘 INSULATION		最大导体电阻 (Ω/km,20℃,DC)
规格AWG	间距(mm)	构造 (No./mm)	外径 (mm)	芯数(No.)	绝缘厚度 (mm)	外径 (mm)
28	1.25	7/0.127	0.38	2	0.44	1.25×2.50	239
				3	0.44	1.25×3.75
				4	0.44	1.25×5.00
				5	0.44	1.25×6.25
				6	0.44	1.25×7.50
				7	0.44	1.25×8.75
				8	0.44	1.25×10.00
26	1.50	7/0.16	0.48	2	0.44	1.35×2.85	150
				3	0.44	1.35×4.35
				4	0.44	1.35×5.85
				5	0.44	1.35×7.35
				6	0.44	1.35×8.85
				7	0.44	1.35×10.35
				8	0.44	1.35×11.85
				9	0.46	1.40×13.40
				10	0.46	1.40×14.90
				11	0.46	1.40×16.40
				12	0.46	1.40×17.90
				13	0.46	1.40×19.40
				14	0.46	1.40×20.90
				15	0.46	1.40×22.40
	2.00	7/0.16	0.48	2	0.44	1.35×3.35	150
				3	0.44	1.35×5.35
				4	0.44	1.35×7.35
				5	0.44	1.35×9.35
				6	0.44	1.35×11.35
				7	0.44	1.35×13.35
				8	0.44	1.35×15.35
				9	0.46	1.40×17.40
				10	0.46	1.40×19.40
				11	0.46	1.40×21.40
	2.50	7/0.16	0.48	2	0.44	1.35×3.85	150
				3	0.44	1.35×6.35
				4	0.44	1.35×8.85
				5	0.44	1.35×11.35
				6	0.44	1.35×13.85
				7	0.44	1.35×16.35
				8	0.44	1.35×18.85
				9	0.46	1.40×21.40
				10	0.46	1.40×23.90
				11	0.46	1.40×26.40
24	1.60	11/0.16	0.61	2	0.42	1.45×3.05	94.2
				3	0.42	1.45×4.65
				4	0.42	1.45×6.25
				5	0.42	1.45×7.85
				6	0.42	1.45×9.45
				7	0.42	1.45×11.05
				8	0.42	1.45×12.65
				9	0.45	1.50×14.30
				10	0.45	1.50×15.90
				11	0.45	1.50×17.50
				12	0.45	1.50×19.10
				13	0.45	1.50×20.70
				14	0.45	1.50×22.30
	2.00	7/0.203	0.61	2	0.42	1.45×3.45	94.2
				3	0.42	1.45×5.45
				4	0.42	1.45×7.45
				5	0.42	1.45×9.45
				6	0.42	1.45×11.45
				7	0.42	1.45×13.45
				8	0.42	1.45×15.45
	2.50	7/0.203	0.61	2	0.42	1.45×3.95	94.2
				3	0.42	1.45×6.45
				4	0.42	1.45×8.95
				5	0.42	1.45×11.45
				6	0.42	1.45×13.95
				7	0.42	1.45×16.45
				8	0.42	1.45×18.95
				9	0.45	1.50×21.50
				10	0.45	1.50×24.00
				11	0.45	1.50×26.50
22	1.80	17/0.16	0.76	2	0.47	1.70×3.50	59.4
	1.70	17/0.16	0.76	3	0.42	1.60×5.00
				4	0.42	1.60×6.70
				5	0.42	1.60×8.40
				6	0.42	1.60×10.10
				7	0.42	1.60×11.80
				8	0.42	1.60×13.50
				9	0.42	1.60×15.20
20	1.90	21/0.178	0.94	2	0.43	1.80×3.70	36.7
				3	0.43	1.80×5.60
18	2.10	34/0.178	1.20	2	0.45	2.10×4.30	23.2
2芯 3芯 4芯 5芯 6芯 7芯 8芯 9芯 10芯 11芯 12芯
