东莞德兴隆电线介绍2678灰排线的产品参数

2678灰排线的产品介绍

发布时间：2020-12-31

东莞德兴隆电线介绍2678灰排线|2678灰排线厂家|2678灰排线规格|2678灰排线批发0769-23015789

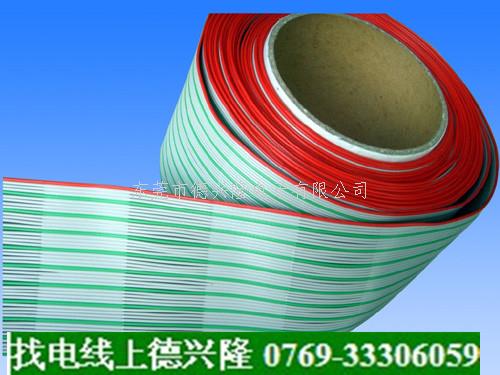

UL2678 Flat Cable

说   明                                     UL&CSA GRADE

UL型号：2678                                 UL STYLE:2678
额定温度：105°C                             Rate temperature : 105°C
额定电压：150V                              Rate voltage : 150V

绝    缘：聚氯乙烯（PVC）                    Insulation：PVC

导体材质：镀锡铜                             Conductor material：BARE COPPER CONDUCTOR
阻燃等级：VW-1及CSAFT1、FT2               Flame test : VW-1 、CSAFT1、FT2

性   能                                     ELECTRONIC CHARACTERISTICS

耐电压：1500V                             Spark test : 1500V

绝缘电阻：100 M-km                         Insulation resistance : Minimum 100 M-km

抗张强度：1500PSI                           Tensile strength：1500PSI

伸长率：100%                              Elongation：100%

应用

适用于一般电器、电脑内部连线

USAGE

Used for most electronic equipments which require higher current as Jumper wire or shortdistance connection

构造  Construction
参数  Construction Table

NO.of Cores	Size of conductor 导体尺寸		Thickness 厚度	Width 宽度(mm±0.25)	INSU.RESISTANCE 导体电阻
芯线数	AWG 线号	Composition (strands/mm) 线数/线径	（mm±0.05）	Pith=0.635	Ω/KM(20°C)
4	30	7/0.102 1/0.254	0.65	2.54	377
10	30	7/0.102 1/0.254	0.65	6.35	377
16	30	7/0.102 1/0.254	0.65	10.16	377
20	30	7/0.102 1/0.254	0.65	12.7	377
26	30	7/0.102 1/0.254	0.65	16.51	377
30	30	7/0.102 1/0.254	0.65	19.05	377
34	30	7/0.102 1/0.254	0.65	21.59	377
40	30	7/0.102 1/0.254	0.65	25.4	377
50	30	7/0.102 1/0.254	0.65	31.75	377
60	30	7/0.102 1/0.254	0.65	38.1	377
68	30	7/0.102 1/0.254	0.65	43.18	377
80	30	7/0.102 1/0.254	0.65	50.8	377
